Messwerte am Fahrzeug ermitteln – Federberechnung

Messwerte am Fahrzeug ermitteln

Anleitung zur Ermittlung der Eingangswerte für die Federberechnung

Warum sind genaue Messwerte wichtig?

Die Genauigkeit der Federberechnung hängt direkt von der Qualität der Eingangswerte ab. Kleine Abweichungen beim Schwerpunkt oder Kabinengewicht wirken sich proportional auf die berechneten Federkräfte aus. Eine noch so genaue Rechnung ist wertlos, wenn die Eingangswerte um 20 Prozent daneben liegen.

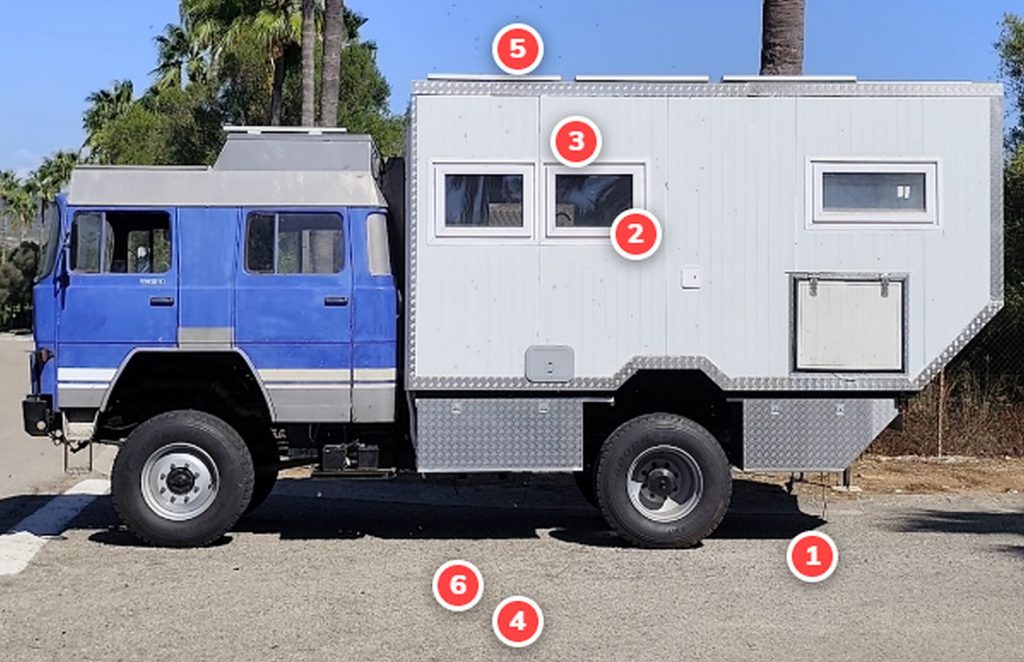

Tipp: Klicke auf die nummerierten Punkte im Bild oder auf die Karten unten, um Details zu den einzelnen Messungen zu sehen.

1 Abstand Festlager zur vordersten Feder

Dieser Wert wird in Längsrichtung des Fahrzeugs vom hinteren Festlager bis zur Mitte der vordersten Federlagerung gemessen.

So wird gemessen:

Position des hinteren Festlagers markieren (meist am Ende der Kabine)
Position der vordersten Feder auf dem Fahrzeugrahmen lokalisieren
Abstand in Längsrichtung mit Maßband oder Zollstock messen
Von Mitte Festlager bis Mitte Federlagerung

💡 Typische Werte

Bei den meisten Expeditionsfahrzeugen liegt dieser Wert zwischen 2,5 und 3,5 m.

2 Abstand Schwerpunkt zu Festlager

Der Schwerpunkt der Kabine liegt meist etwa in der Mitte ihrer Grundfläche, kann aber durch schwere Einbauten verschoben sein.

So wird geschätzt:

Kabinengrundfläche betrachten
Geometrische Mitte als ersten Anhaltspunkt nehmen
Schwere Komponenten berücksichtigen (Batterien, Wassertanks, Möbel)
Schwerpunkt in Richtung schwerer Einbauten verschieben
Abstand vom hinteren Festlager bis zum geschätzten Schwerpunkt messen

💡 Faustformel

Bei gleichmäßiger Gewichtsverteilung liegt der Schwerpunkt oft bei 50-60% des Abstands zwischen Festlager und Federn. Für die Vorbemessung der vorderen Federn eher 60% ansetzen – das liegt auf der sicheren Seite.

📋 Beispiel El Bicho (Magirus Deutz 170 D11)

Abstand Festlager zu Feder: 2,6 m
Geschätzter Schwerpunkt: 1,5 m (= 58% des Abstands)
Spurweite am Hauptrahmen: 0,85 m

3 Höhe Schwerpunkt über Federebene

Die Höhe des Schwerpunkts wird von der Federebene (Oberkante Fahrzeugrahmen) bis zur geschätzten Schwerpunkthöhe der Kabine gemessen.

So wird geschätzt:

Bei gleichmäßig aufgebauter Kabine: ca. halbe Kabinenhöhe
Schwere Einbauten unten (Batterien, Tanks): Schwerpunkt sinkt
Schwere Dachlasten, Solarpaneele: Schwerpunkt steigt
Von Oberkante Rahmen (Federebene) bis geschätzte Höhe messen

💡 Typische Werte

Für eine Expeditionskabine mit 2,4 m Höhe: Schwerpunkt bei etwa 1,0 bis 1,3 m über der Federebene. Höher ansetzen ist konservativ und liegt auf der sicheren Seite.

4 Spurweite

Die Spurweite ist der Abstand zwischen der linken und rechten Feder in Querrichtung des Fahrzeugs. ACHTUNG: Dies ist NICHT die Radspurweite, sondern der Abstand der Federn am Hauptrahmen!

So wird gemessen:

Position der linken Feder am Hauptrahmen lokalisieren
Position der rechten Feder am Hauptrahmen lokalisieren
Abstand in Querrichtung messen (quer zur Fahrtrichtung)
Von Mitte linke Feder bis Mitte rechte Feder
Bei LKW-Leiterrahmen: Federn liegen meist direkt am schmalen Rahmen (0,8-1,0 m)

💡 Typische Werte

Bei LKW-Leiterrahmen liegt die Spurweite der Federn meist zwischen 0,8 und 1,0 m (Abstand am schmalen Hauptrahmen). NICHT verwechseln mit der Radspurweite!

⚠️ Kritischer Wert!

Die Spurweite hat enormen Einfluss auf die Federberechnung. Je schmaler der Rahmen, desto höher die Kurvenlasten. Bei 0,85 m statt 1,7 m verdoppelt sich die benötigte Federrate! Unbedingt korrekt messen.

5 Kabinengewicht

Das Kabinengewicht wird im fahrbereiten Zustand ermittelt – mit Isolierung, Verkleidungen, Möbeln, festeingebauten Geräten, gefüllten Wassertanks und üblicher Beladung.

Methode 1 – Wiegen (genau):

Fahrzeug VOR dem Kabinenbau auf Fahrzeugwaage wiegen
Fahrzeug NACH dem Kabinenbau erneut wiegen
Differenz = Kabinengewicht (inkl. Hilfsrahmen, Anbauteile)

Methode 2 – Schätzen:

Sandwich-Paneele: 8-12 kg/m² Wandfläche
Möbel und Einrichtung: 300-500 kg
Wassertanks: 1 kg pro Liter Inhalt
Fest montierte Anbauteile: Heckträger, Leiter, Ersatzrad
WICHTIG: Großzügig aufrunden, Kleinteile werden oft unterschätzt

⚠️ Wichtig

Das Kabinengewicht ist der kritischste Wert. Bei Unsicherheit lieber 10-15% mehr ansetzen – das liegt auf der sicheren Seite.

6 Positionen der Federn (nur Fall B)

Bei mehreren Federn hintereinander in Fahrtrichtung muss die Position jeder einzelnen Feder vom Festlager aus gemessen werden.

So wird gemessen:

Position jeder Feder auf dem Fahrzeugrahmen markieren
Abstand vom hinteren Festlager bis zur Mitte jeder Feder messen
In Längsrichtung des Fahrzeugs messen
Alle Abstände notieren (von hinten nach vorne)

📋 Beispiel mit 2 Federn

Feder 1 (vorne): 2,6 m vom Festlager
Feder 2 (hinten): 2,0 m vom Festlager

🔧 Jetzt die Federn berechnen

Du hast alle Messwerte ermittelt? Dann geht’s weiter:
→ Zum Federrechner für Expeditionsfahrzeuge

🔧 Werkzeug-Checkliste

Maßband oder Zollstock (mindestens 5 m)
Wasserwage (für horizontale Messungen)
Markierstift oder Kreide
Notizblock für Messwerte
Optional: Laser-Entfernungsmesser für präzise Messungen
