Federberechnung – Die Physik dahinter

Für alle, die es genau wissen wollen

Diese Seite zeigt dir:

→ Wie die Kräfte am Fahrzeug wirken
→ Warum schmale Rahmen kritisch sind
→ Was die Berechnungsformel macht (und was nicht)
→ Die physikalischen Grundlagen

Teil 1: So funktioniert’s – Interaktive Visualisierung

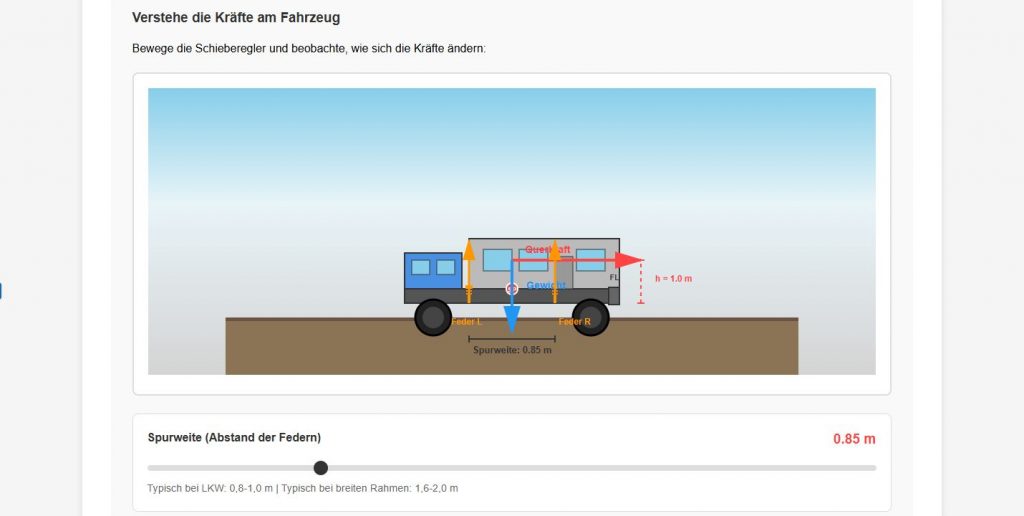

Verstehe die Kräfte am Fahrzeug

Bewege die Schieberegler und beobachte, wie sich die Kräfte ändern:

Spurweite (Abstand der Federn) 0.85 m

Typisch bei LKW: 0,8-1,0 m | Typisch bei breiten Rahmen: 1,6-2,0 m

Kabinengewicht 2000 kg

Schwerpunkthöhe über Federebene 1.0 m

Querkraft (Kurvenfahrt)

10000 N

Kippmoment

10000 Nm

Zusatzlast pro Feder (Kurve)

11765 N

Benötigte Federrate

192 N/mm

⚠️ Beobachte: Wenn du die Spurweite halbierst, verdoppelt sich die Zusatzlast aus Kurvenfahrt! Das ist der Grund, warum schmale LKW-Rahmen viel stärkere Federn brauchen.

Der Vergleich: Schmaler vs. breiter Rahmen

LKW-Leiterrahmen (0,85 m)

Zusatzlast Kurve pro Feder

11765 N

Benötigte Federrate

192 N/mm

→ Hohe Belastung!

Breiter Rahmen (1,8 m)

Zusatzlast Kurve pro Feder

5556 N

Benötigte Federrate

131 N/mm

→ Nur 68% der Belastung

💡 Was passiert hier physikalisch?

Bei Kurvenfahrt entsteht durch die Querbeschleunigung eine Kraft am Schwerpunkt. Diese Kraft erzeugt ein Kippmoment, weil der Schwerpunkt über der Federebene liegt.

Dieses Kippmoment muss von den Federn abgestützt werden. Je schmaler der Abstand zwischen den Federn (Spurweite), desto größer die Kraft, die jede einzelne Feder aufnehmen muss.

Formel: Zusatzlast = Kippmoment / Spurweite

→ Spurweite halbiert = Zusatzlast verdoppelt!

Teil 2: Die technischen Grundlagen – Vollständige Herleitung

2.1 Statische Lastverteilung (Hebelgesetz)

Ausgangssituation:

Gewichtskraft F_G = m × g = m × 10 N

(Vereinfachung: g = 10 m/s² statt 9,81 m/s² für einfachere Rechnung)

Hebelgesetz (Momentengleichgewicht):

F_vorne × L_{Feder-Festlager} = F_G × L_{Schwerpunkt-Festlager}

Daraus folgt:

F_vorne = F_G × (L_{Schwerpunkt-Festlager} / L_{Feder-Festlager})

Pro Seite:

F_Seite = F_vorne / 2

Pro Feder (bei n Federn pro Seite):

F_{statisch,Feder} = F_Seite / n

📘 Physikalischer Hintergrund

Das Hebelgesetz gilt, weil das System im statischen Gleichgewicht ist. Die Summe aller Momente um den Drehpunkt (Festlager) muss Null sein:

∑M = 0

→ Gewichtskraft × Hebelarm = Auflagerkraft × Hebelarm

2.2 Dynamische Lasten: Kurvenfahrt (Querdynamik)

Querbeschleunigung:

a_quer = 0,5 × g = 5 m/s²

Querkraft (Zentrifugalkraft):

F_quer = m × a_quer = m × 0,5 × g

Kippmoment (um Federebene):

M_kipp = F_quer × h_Schwerpunkt

Zusatzlast pro Seite:

F_{Zusatz,Kurve,Seite} = M_kipp / Spurweite

Zusatzlast pro Feder:

F_{Zusatz,Kurve,Feder} = F_{Zusatz,Kurve,Seite} / n

🔍 Woher kommt 0,5 g?

Querbeschleunigung bei Kurvenfahrt:

a = v² / r

Beispielrechnung:

Geschwindigkeit: 50 km/h = 13,9 m/s
Kurvenradius: 40 m (enge Kurve)
→ a = 13,9² / 40 = 4,8 m/s² ≈ 0,5 g

Dies ist ein realistischer Wert für Offroad-Fahrsituationen. Höhere Werte (z.B. 0,8g bei Straßenfahrzeugen) werden bewusst nicht angesetzt, da Expeditionsfahrzeuge im Gelände langsamer fahren.

2.3 Dynamische Lasten: Bremsen (Längsdynamik)

Bremsverzögerung:

a_brems = 0,5 × g = 5 m/s²

Bremskraft:

F_brems = m × a_brems = m × 0,5 × g

Nickmoment (um Festlager):

M_nick = F_brems × h_Schwerpunkt

Zusatzlast auf alle vorderen Federn:

F_{Zusatz,Bremsen,alle} = M_nick / L_{Feder-Festlager}

Zusatzlast pro Seite:

F_{Zusatz,Bremsen,Seite} = F_{Zusatz,Bremsen,alle} / 2

Zusatzlast pro Feder:

F_{Zusatz,Bremsen,Feder} = F_{Zusatz,Bremsen,Seite} / n

2.4 Überlagerung und Sicherheitsfaktor

Kombinierte Last pro Feder:

F_kombiniert = F_statisch + F_Zusatz,Kurve + F_{Zusatz,Bremsen}

Bemessungskraft (mit Sicherheitsfaktor):

F_Bemessung = F_kombiniert × 1,8

🔍 Warum Sicherheitsfaktor 1,8?

Der Faktor 1,8 deckt ab:

Dynamische Stöße: Schlaglöcher, Bodenwellen (~20%)
Asymmetrische Belastung: Diagonale Verschränkung (~15%)
Toleranzen: Fertigungstoleranzen, Montagefehler (~10%)
Unsicherheiten: Schwerpunkt-Schätzung, Gewicht (~15%)
Alterung: Materialermüdung über Lebensdauer (~20%)

Zusammen: ~1,8 (konservative Abschätzung)

2.5 Federweg und Federrate

Erforderlicher Federweg (aus Rahmenverdrehung):

s_erf = tan(α) × L_{Feder-Festlager}

s_erf = tan(4°) × L × 1000 mm ≈ 0,07 × L × 1000

Gesamt-Federweg (mit Reserve):

s_gesamt = s_erf / 0,8

Federrate:

c = F_Bemessung / s_erf

📘 Herleitung Rahmenverdrehwinkel

Geometrische Betrachtung:

Bei maximaler Verschränkung (z.B. diagonales Überfahren eines Hindernisses) verdreht sich der Rahmen um einen bestimmten Winkel α.

Beispiel:

Achsverschränkung: 250 mm
Radstand: 3500 mm
→ α = arctan(250/3500) = 4,1°

Der Ansatz von 4° ist daher realistisch und liegt auf der sicheren Seite.

🔍 Warum nur 80% Federausnutzung?

Die Feder sollte nie bis zum Blockmaß durchfedern:

Harte Durchschläge: Zerstören Feder und Lagerung
Verlust der Dämpfung: Keine Federung mehr = direkte Kraftübertragung
Extreme Situationen: 20% Reserve für Überlastsituationen

Faktor 0,8 = 80% Nutzung ist ein Kompromiss zwischen maximaler Federausnutzung und ausreichender Reserve.

2.6 Was die Berechnung NICHT berücksichtigt

⚠️ Grenzen der Vorbemessung

Nicht berücksichtigt werden:

Effekt	Auswirkung	Warum vernachlässigt?
Asymmetrische Verschränkung	Lokale Überlast einzelner Federn	Wird durch Sicherheitsfaktor 1,8 abgedeckt
Dynamische Stöße (Schlaglöcher)	Kurzzeitige Spitzenlasten bis 2-3g	Wird durch Sicherheitsfaktor 1,8 abgedeckt
Dämpfung	Reduziert Schwingungen	Separate Komponente (Stoßdämpfer)
Dauerfestigkeit	Materialermüdung nach Millionen Zyklen	Durch Federwahl (hochwertige Druckfedern)
Temperatureffekte	Änderung der Federkennlinie bei -30°C / +60°C	Vernachlässigbar bei Stahlfedern (<5%)
Reibung in Lagern	Hysterese, Energieverlust	Wird durch Reserve (0,8-Faktor) kompensiert
Resonanzfrequenzen	Aufschaukeln bei bestimmten Geschwindigkeiten	Expeditionsfahrzeuge fahren langsam

✅ Fazit: Wann ist die Vorbemessung ausreichend?

Diese Berechnung ist geeignet für:

Expeditionsfahrzeuge mit Leiterrahmen
Geschwindigkeiten bis 80 km/h
Offroad-Einsatz mit moderater Verschränkung
Vorbemessung und Federauswahl

Nicht geeignet für:

Extreme Offroad-Wettbewerbe (Trial, Rock Crawling)
Hochgeschwindigkeits-Wüstenrennen
Normgerechte statische Nachweise
TÜV-Abnahme (separate Prüfung erforderlich)

2.7 Zusammenfassung der Formeln

Kompletter Berechnungsgang:

1. F_G = m × 10
2. F_vorne = F_G × (L_SP-FL / L_F-FL)
3. F_Seite = F_vorne / 2
4. F_stat,Feder = F_Seite / n
5. F_quer = m × 0,5 × 10
6. M_kipp = F_quer × h_SP
7. F_Kurve,Seite = M_kipp / B_Spur
8. F_Kurve,Feder = F_Kurve,Seite / n
9. F_brems = m × 0,5 × 10
10. M_nick = F_brems × h_SP
11. F_Bremsen,alle = M_nick / L_F-FL
12. F_{Bremsen,Seite} = F_Bremsen,alle / 2
13. F_{Bremsen,Feder} = F_{Bremsen,Seite} / n
14. F_komb = F_stat + F_Kurve + F_Bremsen
15. F_Bem = F_komb × 1,8
16. s_erf = 0,07 × L_F-FL × 1000
17. s_ges = s_erf / 0,8
18. c = F_Bem / s_erf

Legende:
L_SP-FL = Abstand Schwerpunkt-Festlager | L_F-FL = Abstand Feder-Festlager | h_SP = Höhe Schwerpunkt | B_Spur = Spurweite | n = Anzahl Federn pro Seite

📚 Weiterführende Literatur (falls vorhanden):

Heißing/Ersoy: „Fahrwerkhandbuch“ – Grundlagen der Fahrzeugdynamik
DIN EN 1789: Anforderungen an Krankenwagen-Aufbauten (ähnliche Problematik)
ISO 2631: Bewertung der Einwirkung mechanischer Schwingungen
Herstellervorgaben der Chassis-Hersteller (MAN, Mercedes, etc.)

🔧 Bereit zum Rechnen?

Jetzt wo du die Physik verstanden hast, kannst du deine eigenen Federn berechnen:
→ Zum Federrechner
